Indledning

At vælge rør til en gylleledning til minedrift er ikke kun et spørgsmål om at kontrollere PN-vurderingen.

En rørledning kan arbejde under betydeligt tryk, mens den transporterer malmpartikler, tailings eller koncentrat. Trykket belaster rørstrukturen. De faste stoffer bevæger sig i mellemtiden konstant mod indervæggen.

Det er to forskellige driftsbetingelser.

Et rør kan opfylde den krævede trykværdi og stadig have et internt slidproblem. Det modsatte kan også ske: Et meget slidstærkt-rør er muligvis ikke egnet, hvis systemet kræver en trykklassificering ud over dets tilgængelige design.

For minekøbere er den praktiske opgave at finde den rette balance mellemtrykkapacitet og gylleslidstyrke.

Det er her, UHMWPE minedriftsgyllerør og armerede rørsystemer som SRTP ofte kommer ind i diskussionen.

Start med den faktiske gylle

Før du vælger røret, skal du se på materialet, der transporteres.

Affald, kobberkoncentrat, jernmalmsgylle og andre mineralske gyller opfører sig ikke helt på samme måde. Partikelhårdhed, partikelstørrelse, faststofkoncentration og strømningshastighed påvirker alle mængden af ​​slid inde i røret.

En gylle, der indeholder hårde og kantede partikler, kan være meget mere aggressiv end en relativt fin gylle, selv når begge rørledninger har samme diameter og arbejdstryk.

Rørledningslayoutet har også betydning.

En albue ændrer strømningsretningen. En reducering ændrer flowområdet. En t-shirt skaber et andet flowmønster. Sektionen umiddelbart nedstrøms for en pumpe kan se særligt krævende forhold.

Af denne grund er rørvalg kun baseret på diameter og tryk ofte ufuldstændigt.

Tryk og slid er forskellige problemer

Trykklassificering er hovedsageligt relateret til rørets strukturelle design.

Slitage sker på den indre overflade.

De to bør overvejes separat under specifikationen.

For eksempel kan en gyllerørledning med lang afstand-kræve PN4.0 eller højere på grund af højdeændringer og pumpeforhold. Det fortæller køberen noget vigtigt om trykkravet, men det beskriver ikke, hvor hurtigt den indvendige overflade kan slides.

Hvis gyllen indeholder kvarts eller andre hårde mineralpartikler, kan den indvendige væg udsættes for kontinuerlig slid, selv når trykket forbliver stabilt.

UHMWPE er interessant i denne situation, fordi dens vigtigste styrke ikke blot er trykmodstand. Materialet er meget udbredt, hvor den indvendige overflade har brug for stærk modstand mod slibende slam.

Hvad gør UHMWPE anderledes?

图 1

UHMWPE har en meget glat indvendig overflade og en lav friktionskoefficient.

Når mineralsk opslæmning bevæger sig gennem røret, møder partiklerne en relativt glat polymeroverflade i stedet for en ru metallisk overflade.

Det betyder noget i lange rørledninger.

Det kan hjælpe med at reducere strømningsmodstanden og begrænse materialets tendens til at forblive fastgjort til indervæggen. UHMWPE giver også god modstandsdygtighed over for mange kemiske medier, hvilket er nyttigt, hvor gyllen indeholder salte, sure komponenter, alkaliske stoffer eller proceskemikalier.

Til minedrift er attraktionen virkelig kombinationen:

slidstyrke + glat overflade + kemikaliebestandighed + slagfasthed.

Ingen enkelt ejendom fortæller hele historien.

Hvor SRTP passer

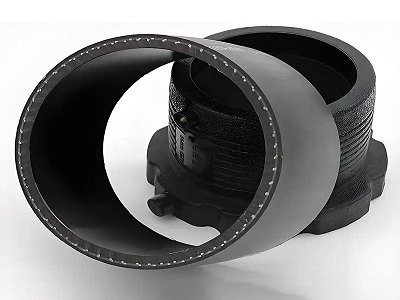

SRTP, eller ståltrådsforstærket polyethylen-kompositrør, nærmer sig problemet fra en anden retning.

Røret indeholder et høj-forstærkningslag af ståltråd mellem polyethylenlag. Forstærkningen øger den trykbærende-evne, mens polyethylenet giver korrosionsbestandighed og en relativt jævn strømningsoverflade.

Det gør SRTP nyttig til-højtryksminevand, dræning og andre væskesystemer under tryk.

Det kan også overvejes til gylleservice, når det indre lag er egnet til det faktiske medium.

Men dette punkt fortjener opmærksomhed, når man sammenligner SRTP med UHMWPE:

Forstærkningslaget og den arbejdende indre overflade udfører forskellige job.

Ståltråd hjælper med strukturel trykmodstand. Det indre polymerlag er den del, der er direkte udsat for gyllen.

Hvis der forventes alvorlig slid, bliver slidegenskaberne af det indre lag en vigtig specifikation.

Langdistancerørledninger kræver mere end en trykvurdering

En lang gyllelinje kan omfatte flere pumpestationer, højdeændringer og talrige armaturer.

Røret kan også blive udsat for udendørs temperaturændringer og vanskelige installationsforhold.

For købere er det værd at se ud over det nominelle tryknummer og kontrollere det komplette driftsbillede:

Denne information giver et meget mere nyttigt grundlag for at vælge et gyllerør til minedrift.

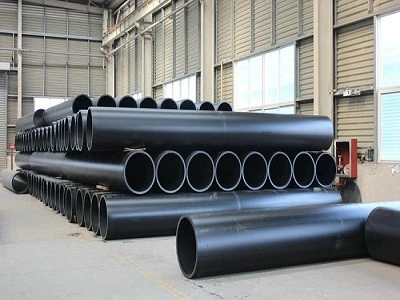

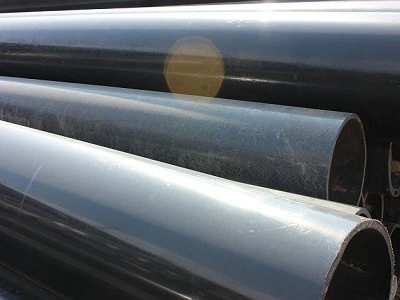

Produktegenskaber

图 2

Høj slidstyrke

UHMWPE er velegnet til minedrift, hvor hårde mineralpartikler konstant kommer i kontakt med den indre væg.

Glat indre overflade

Den lave-friktionsoverflade hjælper gyllen med at bevæge sig gennem rørledningen og kan reducere tendensen af ​​fint mineralsk materiale til at klæbe til væggen.

Kemisk resistens

UHMWPE har god modstandsdygtighed over for mange sure, alkaliske og saltholdige miljøer, der forekommer i minedrift.

Slagmodstand

Mineralpartikler glider ikke altid blidt langs rørvæggen. Større eller kantede partikler kan skabe gentagne stød, især omkring beslag.

Letvægts

Sammenlignet med mange stålbaserede-rørsystemer er UHMWPE-rør relativt let, hvilket kan gøre transport og håndtering lettere.

Flere trykmuligheder

UHMWPE minerør kan leveres i forskellige trykklasser. Den korrekte PN-klasse bør vælges i henhold til rørdiameter, arbejdstryk og det faktiske rørledningsdesign.

Produktparametre

Faktisk tryk og vægdesign skal bekræftes i henhold til diameter, arbejdstryk, gylleforhold og installationskrav.

Sammenligning: UHMWPE vs SRTP

SRTP er ikke blot en konkurrerende version af UHMWPE.

Dens stål-trådsarmering giver den en klar fordel, når højtryks- og strukturel armering er store krav. Det kan være særligt nyttigt i minevandssystemer og andre tryksatte applikationer.

UHMWPE lægger mere vægt på arbejdsfladen, der er udsat for slibende gylle.

For en gyllelinje med høj-tryk kan SRTP give mening, hvor strukturel forstærkning er prioriteret.

For slibende gylle tilbyder UHMWPE en anden fordel: materialet, der bruges på arbejdsfladen, er i sig selv meget slidstærkt.

Når begge krav er vigtige, bør beslutningen baseres på den komplette rørkonstruktion, ikke kun produktnavnet eller trykklassificeringen.

Ofte stillede spørgsmål

Kan UHMWPE-rør bruges til-højtryksminedrift?

Ja, UHMWPE-rør kan leveres i forskellige trykklassificeringer, inklusive PN1.0-PN10 afhængigt af diameter og rørdesign. Den påkrævede PN-klassificering bør bestemmes ud fra det faktiske arbejdstryk og rørledningsforhold.

Forårsager højt tryk direkte rørslid?

Tryk og slid er forskellige mekanismer. Slid er tættere forbundet med partikelhårdhed, partikelstørrelse, gyllekoncentration, strømningshastighed og ændringer i strømningsretning.

Er SRTP velegnet til slibende gylle?

Det kan være, afhængig af det inderste lag og de faktiske gylleforhold. Stål-trådsarmeringen imødekommer hovedsageligt tryk- og strukturelle krav; det indre polymerlag er direkte udsat for opslæmningen.

Hvilke dele af en rørledning til minedrift skal have ekstra opmærksomhed?

Albuer, T-stykker, reduktionsgear og pumpeudløbssektioner fortjener særlig opmærksomhed, fordi ændringer i strømningsretning eller hastighed kan øge lokalt slid.

Anmodningen UHMWPERørkvoten

ForUHMWPE minerør, UHMWPE foret stålrør, UHMWPE albuer og forbindelsesflanger, send os:

DN + PN + Opslæmningstype + Faststofkoncentration + Partikelstørrelse + Flowhastighed + Rørledningslængde + Mængde

Luoyang Zhengju Nye Materialer Teknologi Co., Ltd.

WhatsApp:+86 19937270645

E-mail: baibaili456@gmail.com

Wechat: +86 19937270645

Få den bedste pris for din slibegyllerørledning
