Indledning

Hvis du inspicerer en sandudledningsledning efter en driftsperiode, kan det lige rør stadig se acceptabelt ud, mens flere albuer allerede er blevet mærkbart tyndere.

Dette er almindeligt.

Sand og gylle bevæger sig ikke gennem alle dele af rørledningen på samme måde. I et lige afsnit har strømmen en forholdsvis stabil retning. Ved en albue skal gyllen vende, men de faste partikler ændrer ikke altid retning så hurtigt som vandet.

Resultatet er gentagen kontakt med rørvæggen.

Af denne grund,UHMWPE sandudledningsrørbetragtes ofte sammen med UHMWPE-albuer og andre slidbestandige-fittings frem for at behandle det lige rør som den eneste komponent, der betyder noget.

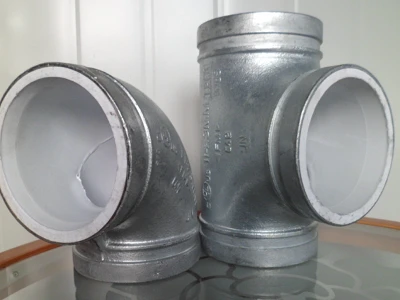

Hvorfor slides albuer hurtigere?

info-400-300

图 1

Hovedårsagen er ændringen i strømningsretningen.

Forestil dig en sand-vandblanding, der bevæger sig gennem et lige rør. De fleste partikler bevæger sig langs strømmens generelle retning. Når de når en albue, drejer vandet rundt i svinget.

De tungere partikler har større inerti.

Nogle bevæger sig mod ydersiden af svinget, før de følger den nye strømningsretning. De kan ramme muren, glide langs den og fortsætte nedstrøms.

Dette sker gentagne gange under drift.

Med en rent vandrørledning er denne effekt måske ikke særlig vigtig. Når slibesandslam kører kontinuerligt, kan det blive en af hovedårsagerne til lokalt slid.

Partikelstørrelse gør en forskel

Ikke alle sandudledningssystem har det samme slidmønster.

Fint sand opfører sig anderledes end groft sand. Hvis der er grus eller større mineralpartikler til stede, kan albuen opleve stærkere stød ud over glidende slid.

Partikelhårdheden har også betydning.

En rørledning, der transporterer relativt blødt sediment, er ikke udsat for nøjagtigt de samme forhold som en rørledning, der transporterer hårde mineralpartikler.

Dette er grunden til, at en nyttig rørundersøgelse bør omfatte den omtrentlige partikelstørrelse og det materiale, der transporteres.

Koncentration af faste stoffer kan ikke ignoreres

Mængden af fast materiale i gyllen påvirker også den indre slidtilstand.

En blanding med lavt-faststofindhold kan indeholde relativt få partikler, der passerer gennem en given sektion af røret.

Øg faststofkoncentrationen, og der er flere partikler, der bevæger sig gennem det samme rør i samme periode.

Forskellen kan blive betydelig under kontinuerlig drift.

For en sandudledningsrørledning,medium + koncentration + partikelstørrelse + strømningshastighedgive et meget bedre billede af slidtilstanden end ordet "sand" alene.

Hvor kommer UHMWPE ind i billedet?

Fordelen ved UHMWPE er hovedsageligt på den indvendige overflade.

UHMWPE har høj slidstyrke og god sejhed. Dette gør den velegnet til applikationer, hvor faste partikler kontinuerligt kommer i kontakt med rørvæggen.

Dens glatte indre overflade er også nyttig til gylletransport.

I stedet for kun at stole på strukturel styrke, giver UHMWPE en materialeoverflade, der er specielt egnet til slibeservice.

Dette er især relevant på steder, hvor sliddet er koncentreret.

info-400-300

图 2

Hvad med UHMWPE-albuer?

Et slidstærkt lige rør løser ikke meget, hvis albuerne forbliver det svage punkt.

For en rørledning, der indeholder flere retningsændringer, bør albuerne overvejes under den indledende specifikation.

Den nødvendige albue kan afhænge af:

Rør diameter

Arbejdspres

Partikelstørrelse

Koncentration af faste stoffer

Strømningshastighed

Bøjningsvinkel og rørledningslayout

Ved alvorlig slibende service kan fittingsspecifikationen fortjene lige så meget opmærksomhed som det lige rør.

UHMWPE Sandudløbsrørparametre

Parameter	Typisk specifikation
Materiale	UHMWPE
Nominel diameter	DN50–DN1200
Standard længde	9 m / 12 m
Trykvurdering	PN1.0-PN10
Arbejdstemperatur	Ca. . -269 grad til +80 grad
Medium	Sand, sediment, slibende gylle
Anvendelse	Sandudledning, uddybning, gylletransport

Den endelige specifikation skal bekræftes i henhold til det faktiske tryk, strømningsforhold, partikelkarakteristika og rørledningskonfiguration.

Hvornår skal du se ud over det lige rør?

Der er flere advarselsskilte.

Hvis de samme albuer udskiftes hyppigere end de lige sektioner, påvirker lokalt slid allerede systemet.

Hvis gyllekoncentrationen er steget, afspejler det oprindelige rørvalg muligvis ikke længere den aktuelle driftstilstand.

Hvis strømningshastigheden har ændret sig, kan den resulterende hastighedsændring også påvirke slid.

Og hvis rørledningen er blevet forlænget, kan yderligere albuer eller reduktionsanordninger introducere nye steder med højt-slid.

I disse situationer løser det muligvis ikke hele problemet, hvis du kun skifter det lige rørmateriale.

UHMWPE-rør eller UHMWPE-foret stål?

Disse er forskellige rørstrukturer.

Et solidt UHMWPE-rør bruger UHMWPE som rørlegeme. Det giver lav vægt, slidstyrke og korrosionsbestandighed.

Et UHMWPE-foret stålrør kombinerer en ydre stålstruktur med en UHMWPE inderforing. Dette kan overvejes, når systemet har særlige strukturelle eller trykkrav.

Valget afhænger af DN, tryk, installationsforhold og rørledningens mekaniske krav.

Anmod om et UHMWPE-rørtilbud

Trin	Behandle
1	Send krav- DN, tryk, mængde og anvendelse
2	Specifikationsbekræftelse- Rørtype, størrelse, vægtykkelse og tilslutning
3	Citat- Pris, leveringstid, paknings- og forsendelsesbetingelser
4	Ordre & Produktion- Kontrakt, betaling og produktion
5	Eftersyn & levering- Kvalitetsinspektion og forsendelse
